Lastmesszellen und Dynamometer in der Höhenarbeit (2/2)

Dieser Beitrag ist der zweite Teil unserer Serie zu Lastmesszellen und Dynamometern in der Höhenarbeit. Falls du den ersten Teil noch nicht gelesen hast, empfehlen wir, dort zu starten: Er vermittelt die technischen Grundlagen, betrachtet die verschiedenen Bauformen und Einsatzbereiche in der Kraftmesstechnik und schafft damit die Grundlage für den darauf aufbauenden zweiten Teil.

1. Worauf kommt es bei der Auswahl eines Dynamometers an?

1.1 Messbereich

Der Messbereich muss zu den zu erwartenden Kräften passen. Ein möglichst großer Messbereich ist nicht automatisch vorteilhaft, wenn die tatsächlich auftretenden Kräfte nur einen kleinen Teil davon ausmachen.

Gerade bei Genauigkeitsangaben, die sich auf den gesamten Messbereich beziehen, kann ein zu großer Messbereich dazu führen, dass kleine Kräfte relativ zum verfügbaren Bereich mit einer größeren Unsicherheit erfasst werden. Gleichzeitig muss ausreichend Reserve für die tatsächlich zu erwartenden Spitzenlasten vorhanden sein.

Als Grundregel gilt daher: Der Messbereich sollte so klein wie möglich und so groß wie erforderlich gewählt werden.

 Entscheidend ist, dass der erwartete Kraftbereich möglichst in dem vom Hersteller vorgesehenen Bereich hoher Messgenauigkeit liegt.

1.2 Genauigkeit und Auflösung

Genauigkeit und Auflösung sind nicht dasselbe.

Die Auflösung beschreibt, wie fein Änderungen erfasst oder dargestellt werden können. Die Genauigkeit beschreibt dagegen, wie nahe der Messwert am tatsächlichen Kraftbetrag liegt.

Eine feine Anzeige bedeutet deshalb nicht automatisch eine hohe Messgenauigkeit.

1.3 Abtastrate und zeitliche Auflösung

Die Abtastrate beschreibt, wie häufig ein Messsystem den aktuellen Kraftbetrag erfasst.

Bei dynamischen Messungen ist eine hohe Abtastrate wichtig. Bei Fallversuchen, Stoßbelastungen oder anderen kurzen Ereignissen verändert sich die Kraft innerhalb sehr kurzer Zeit. Je mehr Messpunkte innerhalb dieses Ereignisses erfasst werden, desto detaillierter lässt sich der Kraftverlauf abbilden. Die DIN EN 364 „Persönliche Schutzausrüstung gegen Absturz; Prüfverfahren“ gibt eine Frequenz von 1.000 Hz (1.000 Messungen pro Sekunde) vor.

Bei Langzeitmessungen, Dauermessungen oder längerfristiger Kraftüberwachung spielt dagegen auch die Datenmenge eine wesentliche Rolle. Über Wochen oder Monate kann eine unnötig hohe Abtastrate große Datenmengen erzeugen, ohne einen entsprechenden zusätzlichen Erkenntnisgewinn zu liefern.

Die passende Abtastrate ergibt sich somit aus Dynamik, Messdauer und Auswertungsziel.

Praxishinweis: Nicht die maximal mögliche Abtastrate ist entscheidend, sondern die zur Messaufgabe passende.

1.4 Welche Rolle übernimmt das Dynamometer im System?

Neben seinen messtechnischen Eigenschaften ist entscheidend, welche Funktion das Dynamometer im System übernimmt.

Wird es ausschließlich zur Überwachung von Kräften innerhalb eines technischen Systems eingesetzt, steht die messtechnische Eignung im Vordergrund.

Soll dagegen die durch einen Anwender in das System eingeleitete Kraft über das Dynamometer übertragen und gemessen werden, übernimmt das Dynamometer eine Funktion innerhalb des persönlichen Absturzschutzsystems. Dann muss diese Verwendung vom Hersteller vorgesehen und entsprechend bewertet sein.

Beim LineScale 3i+ ist eine PSA-Verwendung vorgesehen. Für diese Anwendung sind die einzelnen Belastungsangaben klar voneinander zu trennen: Das Work Load Limit (WLL) beträgt 30 kN, die Mindestbruchlast (MBL) 90 kN. Bei PSA-Nutzung empfiehlt LineGrip eine maximale Belastung von 10 kN bei einem Sicherheitsfaktor von 9:1; gleichzeitig darf die auf das Gerät wirkende Kraft bei der PSA-Nutzung 30 kN nicht überschreiten. Diese Angaben beschreiben unterschiedliche Größen und dürfen nicht miteinander gleichgesetzt werden.

Praxishinweis: Entscheidend ist daher nicht nur, welche Kraft gemessen werden soll, sondern auch, welche Funktion das Dynamometer im System übernimmt.

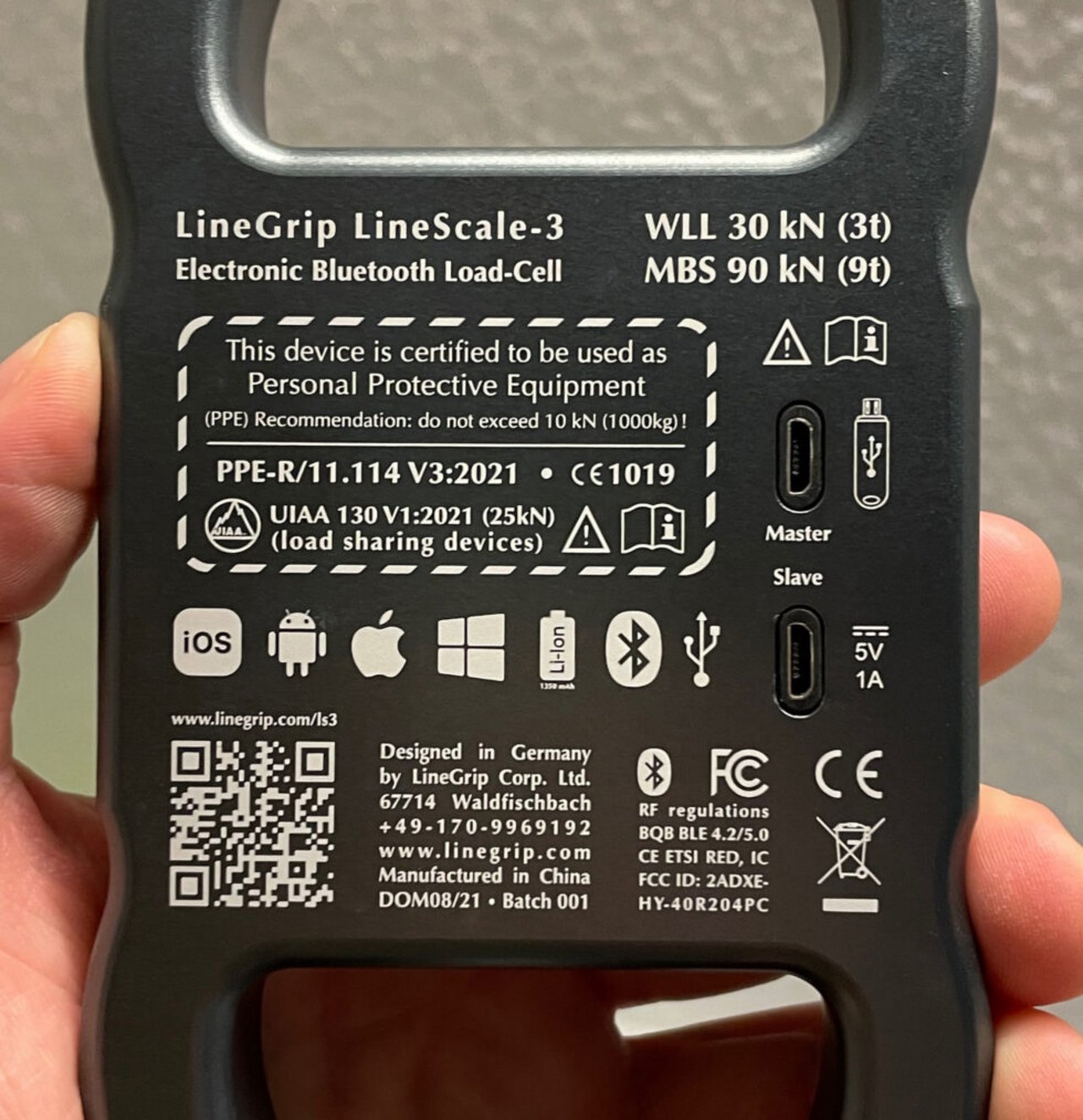

Rückseite des LineScale 3i+ mit eingravierten Kennwerten: WLL 30 kN, MBS 90 kN, PSA-Zertifizierung und CE-Kennzeichnung

1.5 Umgebungsbedingungen

Art der Verwendung, Temperaturbereich und weitere Umgebungsanforderungen müssen zur tatsächlichen Einsatzumgebung passen.

1.6 Baugröße und Gewicht

Gerade bei Arbeiten in der Höhe sind Gewicht, Abmessungen und die Integration in den Kraftfluss neben den elektronischen Funktionen relevante Auswahlkriterien.

2. Digitale Funktionen und Datenaufzeichnung

Moderne Dynamometer können Messwerte speichern, Kraftverläufe aufzeichnen, Spitzenwerte erfassen und Daten drahtlos übertragen.

2.1 Peak Load

Die Peak-Load-Funktion speichert den höchsten erfassten Kraftbetrag.

Wie zuverlässig ein kurzzeitiger Peak abgebildet wird, hängt dabei von Abtastrate, Sensor und Signalverarbeitung der gesamten Messkette ab.

2.2 Datenlogging

Beim Datenlogging wird nicht nur ein Einzelwert, sondern der Verlauf der Belastung gespeichert. Das kann für technische Untersuchungen und Vergleichsmessungen einen erheblichen Mehrwert bieten.

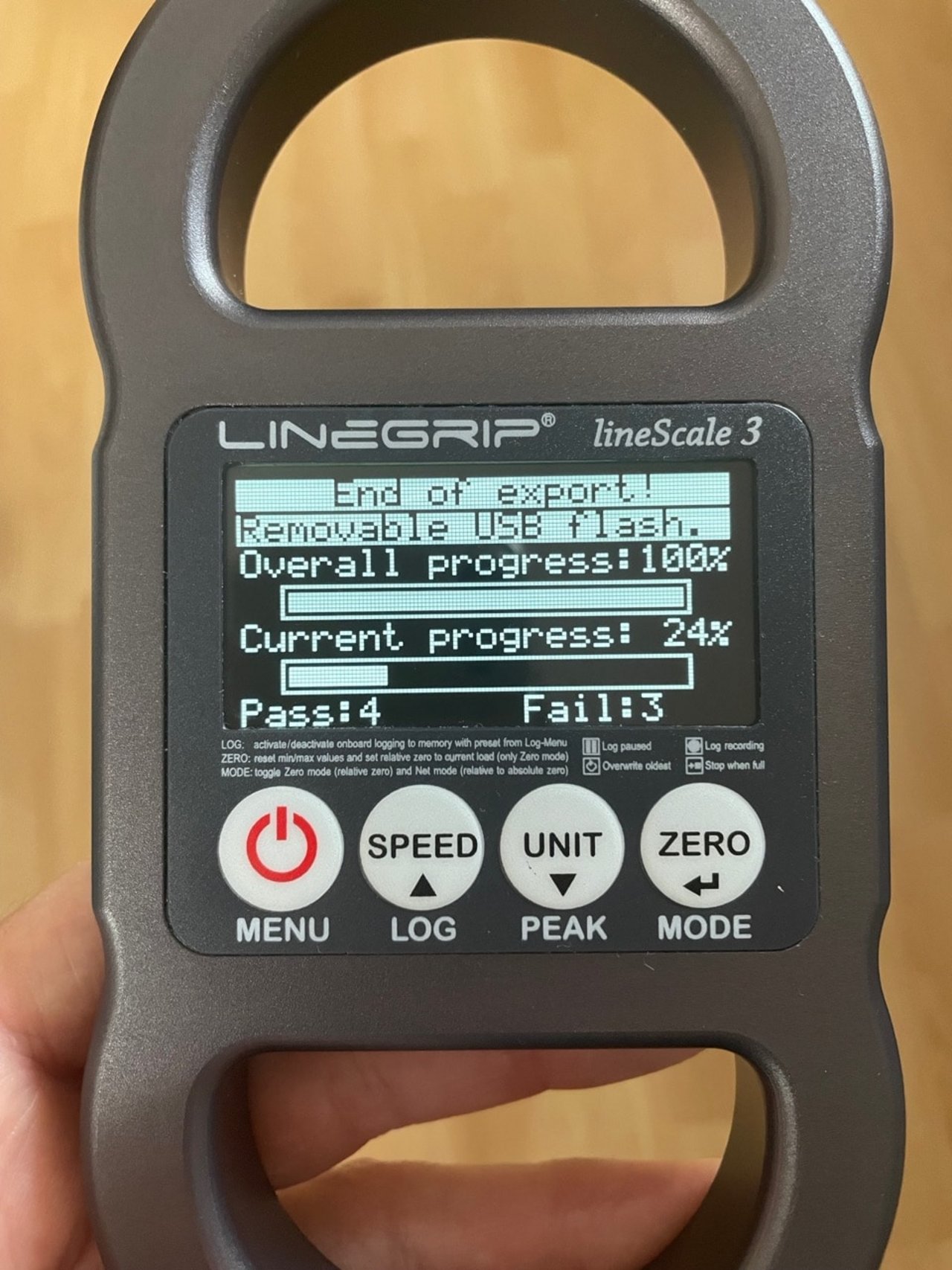

Digitales Dynamometer in der Hand während eines Datenexports, Display zeigt Fortschrittsbalken und Pass/Fail-Auswertung des Datenlogs

2.3 Drahtlose Datenübertragung

Drahtlose Schnittstellen erleichtern Anzeige, Speicherung und Weiterverarbeitung der Messdaten, insbesondere wenn sich das Dynamometer an einer schwer zugänglichen Stelle befindet.

3. Genauigkeit, Kalibrierung und Einflussfaktoren

Kein Messgerät ist vollständig frei von Messabweichungen. Die Angabe zur Messgenauigkeit beschreibt, innerhalb welcher Grenzen der angezeigte Wert von der tatsächlichen Kraftgröße abweichen kann.

Bei der Beurteilung einer Genauigkeitsangabe ist deshalb immer zu prüfen:

Auf welchen Bereich und welchen Bezugswert bezieht sich die Genauigkeitsangabe?

Für Lastmesszellen sind insbesondere Angaben bezogen auf den gesamten Messbereich (Full Scale) und Angaben bezogen auf den tatsächlichen Messwert relevant. Obwohl beide beispielsweise mit ±0,1 % angegeben werden können, führen sie zu unterschiedlichen absoluten Messabweichungen.

3.1 Full Scale und relative Genauigkeitsangabe

Bei einer Angabe in % Full Scale (FS) wird die mögliche Messabweichung auf den gesamten Messbereich beziehungsweise dessen Endwert bezogen.

Bei einem Dynamometer mit einem Messbereich von 60 kN und einer Genauigkeit von ±0,1 % Full Scale ergibt sich:

60 kN × 0,001 = ±0,06 kN

Die mögliche absolute Abweichung beträgt damit ±0,06 kN. Sie bleibt unabhängig davon gleich, ob das Dynamometer gerade 60 kN, 10 kN oder 1 kN misst.

Im Verhältnis zum tatsächlichen Messwert verändert sich die Bedeutung dieser Abweichung jedoch deutlich:

Veränderung der relativen Abweichung für ein Gerät mit Full-Scale-Bezug, einer Genauigkeit von 0,1 % und einem Messbereich bis 60kN

Bei hohen Kräften fällt die absolute Abweichung damit relativ wenig ins Gewicht. Bei kleinen Kräften wird dieselbe absolute Abweichung im Verhältnis zum Messwert zunehmend bedeutsam.

Bei einer Genauigkeitsangabe bezogen auf den tatsächlichen Messwert verhält es sich anders. Bei beispielsweise ±1 % vom Messwert beträgt die mögliche Abweichung bei einer gemessenen Kraft von 10 kN ±0,1 kN. Bei 50 kN wären es entsprechend ±0,5 kN.

Hier verändert sich die absolute Abweichung mit der gemessenen Kraft, während die relative Abweichung konstant bleibt.

Damit wird deutlich: Eine Prozentangabe allein reicht nicht aus, um die Genauigkeit eines Dynamometers zu beurteilen. Erst Bezugswert, Genauigkeitsangabe und der für die Messung relevante Kraftbereich ergeben ein vollständiges Bild.

3.2 Genauigkeitsangaben für definierte Messbereiche

Eine Genauigkeit muss zudem nicht für den gesamten Messbereich gelten. Sie kann auf einen definierten Arbeits- oder Messbereich bezogen sein.

Eine Angabe von beispielsweise ±0,5 % innerhalb eines bestimmten Kraftbereichs beschreibt damit eine andere Situation als ±0,1 % Full Scale. Außerhalb des angegebenen Bereichs kann eine andere Messabweichung gelten.

Für die Praxis ist deshalb entscheidend, in welchem Kraftbereich die eigentliche Messaufgabe stattfindet.

3.3 Was bedeutet das für die Wahl des Messbereichs?

Aus diesen Zusammenhängen lässt sich eine wichtige Grundregel für die Auswahl ableiten:

Der Messbereich sollte so klein wie möglich und so groß wie erforderlich gewählt werden.

Ein unnötig großer Messbereich kann insbesondere bei einer Full-Scale-Angabe dazu führen, dass kleine Kräfte nur einen geringen Anteil des verfügbaren Messbereichs ausmachen und die mögliche Abweichung relativ zum Messwert entsprechend größer wird.

Gleichzeitig muss ausreichend Reserve vorhanden sein, um die zu erwartenden Belastungen einschließlich relevanter Spitzenlasten sicher zu erfassen.

Bei einem Dynamometer, dessen Genauigkeit für einen bestimmten Teilbereich spezifiziert ist, sollte dieser Bereich möglichst zur eigentlichen Messaufgabe passen.

Der geeignete Messbereich liegt deshalb dort, wo erwartete Belastung, erforderliche Messgenauigkeit und notwendige Lastreserve sinnvoll zusammenpassen.

Praxishinweis: Entscheidend ist nicht die maximale Kapazität eines Dynamometers, sondern der Messbereich, in dem die zu erwartenden Kräfte mit der für die Messaufgabe erforderlichen Genauigkeit und ausreichender Reserve erfasst werden können.

3.4 Kalibrierung

Bei einer Kalibrierung wird das Messgerät mit bekannten Referenzwerten verglichen und die festgestellte Abweichung dokumentiert.

Das erforderliche Kalibrierintervall richtet sich unter anderem nach Herstellerangaben, Nutzungshäufigkeit und Bedeutung der Messung.

3.5 Temperatur

Temperaturveränderungen können Material und Elektronik beeinflussen. Moderne Systeme berücksichtigen diese Einflüsse teilweise konstruktiv oder durch Kompensation.

3.6 Querkräfte und außermittige Belastung

Kraftaufnehmer sind für definierte Belastungsrichtungen ausgelegt. Querkräfte, Verkanten oder außermittige Krafteinleitung können Messung und Sensor zusätzlich beeinflussen.

3.7 Überlastung

Eine Überschreitung der vorgesehenen Belastungsgrenze kann den Messkörper dauerhaft verändern. Nach einer außergewöhnlichen Belastung sollte deshalb nicht allein aufgrund einer weiterhin plausibel erscheinenden Anzeige von einem unveränderten Gerätezustand ausgegangen werden.

3.8 Aussagekraft des Messwertes

Ein Dynamometer liefert einen Messwert für die Kraft, die am Messpunkt auf den Sensor wirkt. Dieser Wert beschreibt zunächst genau diese Belastung – nicht automatisch die Belastung anderer Komponenten oder des gesamten Systems.

Seine Aussagekraft hängt deshalb wesentlich davon ab, wo, wie und unter welchen Bedingungen gemessen wurde. Krafteinleitung, Messpunkt, Systemkonfiguration, Umgebungsbedingungen und das dynamische Verhalten des Systems können den gemessenen Wert beeinflussen.

Ein einzelner Kraftbetrag kann damit eine konkrete Belastung dokumentieren, erlaubt aber nicht ohne Weiteres Rückschlüsse auf die Ursache dieser Belastung oder auf die sicherheitstechnische Eignung des gesamten Systems.

Praxishinweis: Ein Messwert wird erst durch den dokumentierten Messaufbau und die fachgerechte Interpretation zu einer aussagekräftigen technischen Information.

4. Praxismessungen: Vom Messwert zur aussagekräftigen Untersuchung

Ein geeignetes Dynamometer allein garantiert noch keine aussagekräftige Messung. Gerade bei vergleichenden oder wiederholten Messungen kommt dem Messaufbau eine entscheidende Bedeutung zu.

4.1 Eine einzelne Kraft oder eine momentane Lastkontrolle

Bei einer einzelnen Messung steht der aktuelle Kraftbetrag im Mittelpunkt. Geeigneter Messbereich, ausreichende Genauigkeit und eine gut ablesbare Anzeige sind hier wichtiger als umfangreiche Datenaufzeichnung.

4.2 Langzeitmessung und dauerhafte Kraftüberwachung

Bei einer Langzeitmessung über Wochen oder Monate kann beispielsweise beobachtet werden, ob sich die Belastung eines Systems verändert oder welche Lasten während verschiedener Betriebszustände auftreten.

Bei vergleichsweise konstanten Kräften kann eine niedrigere Abtastrate ausreichend sein und gleichzeitig die Datenmenge begrenzen.

4.3 Dynamische Messungen und kurzzeitige Ereignisse

Bei einem Fallversuch, einer Stoßbelastung oder einem anderen kurzzeitigen Kraftimpuls kann sich die Kraft innerhalb weniger Millisekunden stark verändern.

Hier ist eine hohe Abtastrate wichtig. Je nach Fragestellung sind dabei nicht nur Spitzenwert, sondern auch Kraftanstieg, Dauer und Verlauf relevant.

Ein einzelner Peak liefert deshalb eine andere Information als ein vollständiger Kraft-Zeit-Verlauf.

4.4 Fallversuche und ähnliche Prüfaufbauten

Neben der Abtastrate müssen auch Sensor, Signalverarbeitung und die übrige Messkette zur Dynamik des Vorgangs passen.

Die maximale Abtastrate ist deshalb ein wichtiges Auswahlkriterium, aber kein isoliertes Qualitätsmerkmal.

4.5 Kraftmessung innerhalb eines Seilsystems

Bei der Untersuchung eines Seilsystems kann interessant sein, wie sich Kräfte durch unterschiedliche Systemkonfigurationen verändern.

Hier liegt der Mehrwert häufig weniger in einem einzelnen absoluten Messwert als im vergleichbaren Verhalten verschiedener Aufbauten.

4.6 Überwachung von Systemen mit eingeleiteten Anwenderkräften

Auch durch einen Anwender in ein technisches System eingeleitete Kräfte können überwacht werden, etwa bei der Untersuchung von Seilsystemen, unterschiedlichen Arbeitspositionen oder Zugangstechniken.

4.7 Der Messaufbau beeinflusst das Ergebnis

Das Dynamometer misst die Kraft an seinem tatsächlichen Messpunkt. Wird dieser Punkt innerhalb eines Systems verändert, kann sich damit auch der Messwert verändern.

Gerade bei Seilsystemen lässt sich ein Messwert deshalb nicht automatisch auf andere Punkte übertragen.

Für dokumentierte Messungen gehören daher Aufbau, Messpunkt und wesentliche Randbedingungen zur Messung.

4.8 Vergleichsmessungen

Bei Vergleichsmessungen steht häufig nicht die Frage

„Wie hoch ist die Kraft?“

sondern

„Wie verändert sich die Kraft, wenn wir den Aufbau verändern?“

im Mittelpunkt.

Voraussetzung ist ein möglichst reproduzierbarer Messaufbau.

4.9 Messwerte richtig dokumentieren

Je nach Messaufgabe können beispielsweise dokumentiert werden:

• verwendetes Dynamometer
• Messbereich
• Abtastrate
• Messaufbau und Messpunkt
• verwendete Komponenten
• relevante Umgebungsbedingungen
• Messdauer
• Peak Load oder Kraft-Zeit-Verlauf

Ein Kraftverlauf ist wesentlich aussagekräftiger, wenn nachvollziehbar ist, unter welchen Bedingungen er entstanden ist.

Praxishinweis: Eine gute Messdokumentation beschreibt nicht nur den Messwert, sondern auch die Bedingungen, unter denen er entstanden ist.

4.10 Messung, Beobachtung und Bewertung

Das Dynamometer liefert den Messwert.

Die Aufzeichnung zeigt beispielsweise den Kraftverlauf.

Erst die fachliche Betrachtung verbindet diese Informationen mit dem Verhalten des untersuchten Systems.

Ein hoher Peak kann technisch interessant sein, sagt für sich allein aber noch nicht, warum er entstanden ist oder welche Konsequenz daraus gezogen werden sollte.

Gerade darin liegt der Mehrwert der Kraftmesstechnik: Sie macht technische Zusammenhänge messbar und damit nachvollziehbar.

5. Dynamometer im Vergleich: unterschiedliche Konzepte für unterschiedliche Aufgaben

Bei der professionellen Kraftmessung treffen unterschiedliche Gerätekonzepte aufeinander. Die LineGrip LineScale 3i+, der Rock Exotica LC1 enForcer und der DMM/Straightpoint Wireless Impact Block zeigen dabei sehr gut, dass ein Dynamometer nicht allein über Messbereich oder Abtastrate beurteilt werden sollte. Bauform, mechanische Eigenschaften, Messmöglichkeiten und Systemfunktion greifen unmittelbar ineinander.

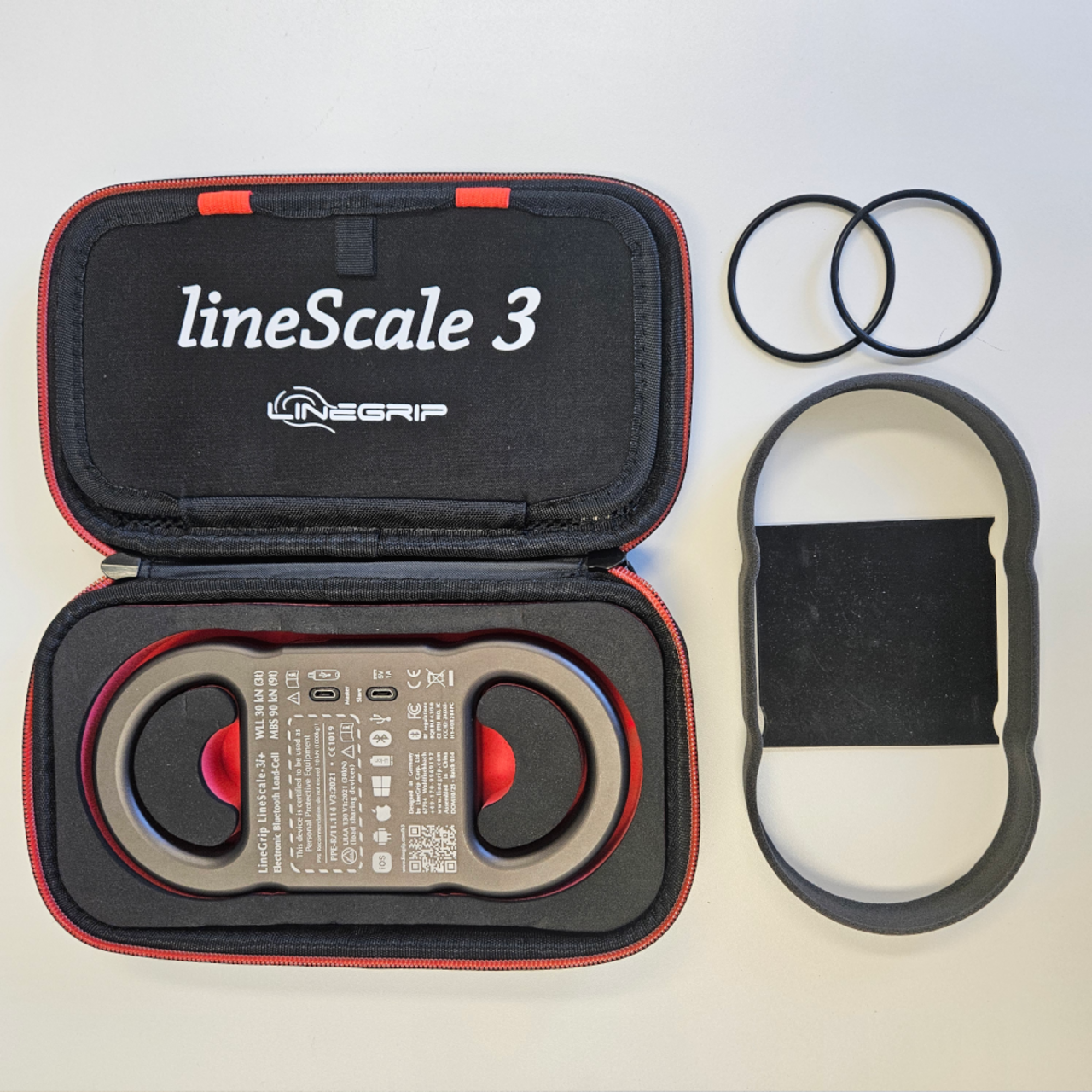

5.1 LineGrip LineScale 3i

Die LineScale 3i+ verbindet ein sehr geringes Eigengewicht mit einer für ihre Baugröße bemerkenswerten mechanischen Belastbarkeit. Mit 520 g Eigengewicht verfügt sie über eine WLL von 30 kN und eine MBL von 90 kN. Die massive Konstruktion aus einem hochfestem Luftfahrtaluminium LY12CZ-Block trägt wesentlich zu diesem Verhältnis aus geringem Gewicht und hoher Belastbarkeit bei.

Die Konstruktion ist zudem für mehrdirektionale Krafteinleitung ausgelegt. Die Lastösen können im vorgesehenen Bereich von 0 bis 180° belastet werden; gleichzeitig warnt die Gebrauchsanleitung ausdrücklich vor einer Querbelastung. Mehrdirektionale Belastbarkeit bedeutet damit nicht, dass beliebige Belastungszustände zulässig sind.

Die Robustheit zeigt sich zusätzlich in einem dokumentierten Bruchversuch bei 140 kN. Dieser Wert ist ein Versuchsergebnis und keine zusätzliche zulässige Belastungsgrenze.

Auch messtechnisch bietet die LineScale 3i+ eine große Bandbreite. Für interne Aufzeichnung die Übertragung via USB-Verbindung stehen bis zu 1.280 Hz zur Verfügung; niedrigere Aufzeichnungsraten ermöglichen die Anpassung an länger dauernde Messungen. Damit lässt sich das Gerät sowohl für dynamische Vorgänge als auch für Langzeitmessungen einsetzen.

Für definierte PSA-Anwendungen ist die LineScale 3i+ als PSA nutzbar. Bei dieser Nutzung empfiehlt LineGrip eine Belastung von 10 kN bei einem Sicherheitsfaktor von 9:1; gleichzeitig darf die auf das Gerät wirkende Kraft bei PSA-Nutzung 30 kN nicht überschreiten. WLL, MBL und die empfohlene Belastung bei der Benutzung als PSA beschreiben unterschiedliche Größen und sind entsprechend getrennt zu betrachten.

Besonders wichtig ist auch der Umgang mit außergewöhnlichen Belastungen: Die PSA-Gebrauchsanleitung sieht unter bestimmten Bedingungen eine Ausmusterung aus der PSA-Nutzung vor, unter anderem nach einer Belastung von mehr als 45 kN.

Die Kombination aus geringem Gewicht, hoher mechanischer Belastbarkeit, mehrdirektionaler Krafteinleitung und großer messtechnischer Bandbreite macht die LineScale 3i+ zu einem sehr vielseitig einsetzbaren Dynamometer.

5.2 Rock Exotica LC1 enForce

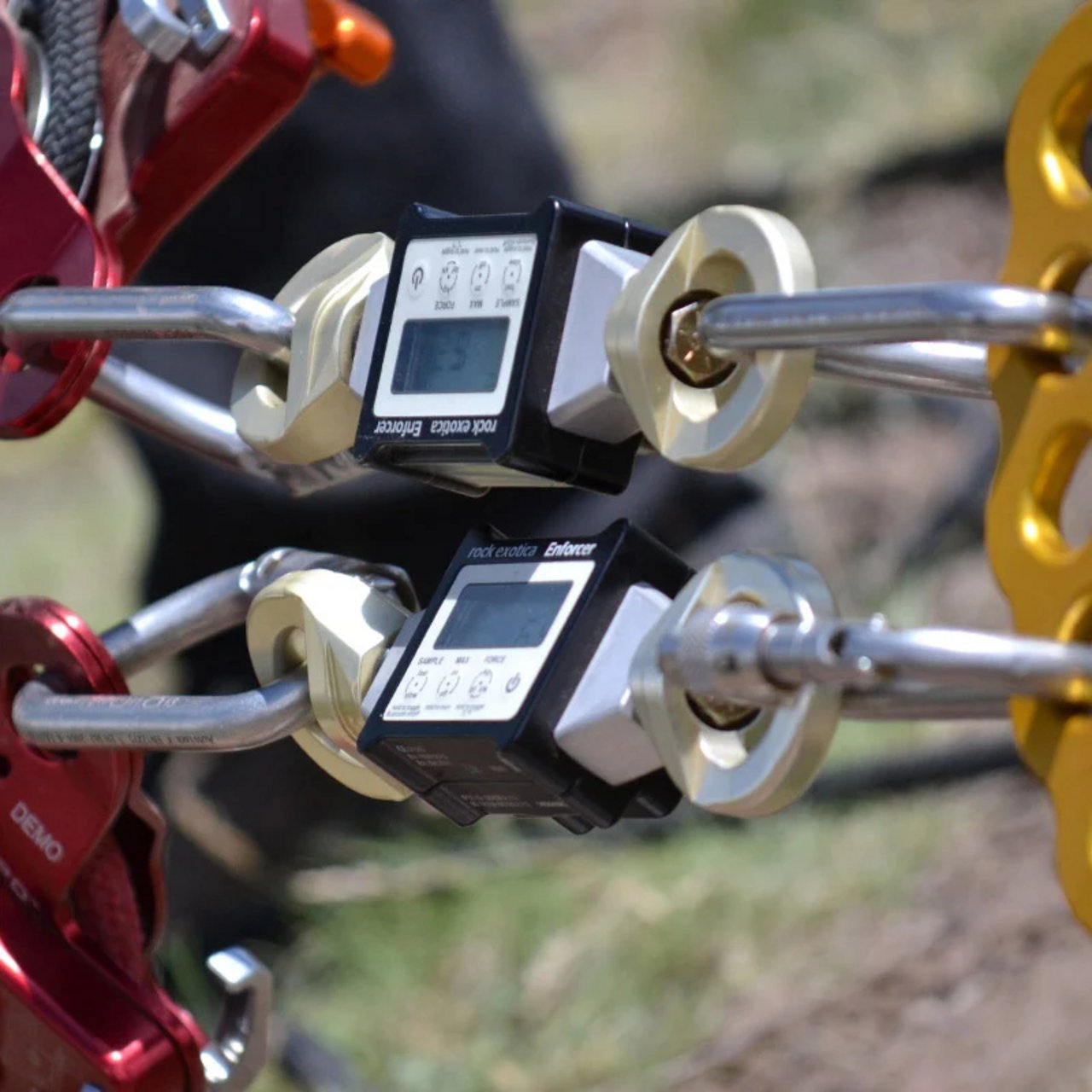

Rock Exotica LC1 enForcer mit drehbaren Verbindungsösen, zwei Geräte im Rigging-Aufbau montiert, Quelle: Produktseite

Der LC1 enForcer verfolgt ein anderes Konzept. Mit rund 400 g ist er sehr kompakt, seine Messkapazität liegt bei 20 kN, die Mindestbruchfestigkeit bei 36 kN. Für die praktische Anwendung ist das WLL von 6 kN maßgeblich.

Besonders interessant ist die Art, wie der enForcer in den Kraftfluss integriert wird. Die drehbaren Verbindungsösen ermöglichen eine beweglichere Ausrichtung des Dynamometers und können dadurch ungünstige Torsions- und außermittige Kräfte reduzieren.

Auch messtechnisch setzt der enForcer klare Schwerpunkte. Der langsame Modus ist für Monitoring vorgesehen, während der schnelle Modus für dynamische Ereignisse wie Fallversuche ausgelegt ist. Der schnelle Messmodus erreicht bis zu 500 Sensorabtastungen pro Sekunde.

Messtechnisch erreicht der enForcer damit nicht die Bandbreite der LineScale 3i+. Seine Stärke liegt vielmehr in der Kombination aus kompakter Bauweise, flexibler Krafteinleitung und Systemüberwachung.

Hinzu kommt seine klar dokumentierte Systemfunktion als PSA. Der LC1 Enforcer Load Cell Swivel ist konform mit der EU-Verordnung (EU) 2016/425 (PSA-Verordnung). Die EU-Konformitätserklärung nennt EN 354:2011, EN 795:2013, EN 365:2005 und CEN/TS 16415:2013 als angewandte Regelwerke und führt die EU-Baumusterprüfung nach Modul B mit Zertifikat auf.

Der enForcer ist damit vor allem für Anwender interessant, die ein kompaktes Dynamometer für flexibler Krafteinleitung, Systemüberwachung, dynamischer Messung und mit breit dokumentierter PSA-Systemfunktion benötigen.

5.3 DMM/Straightpoint Wireless Impact Block

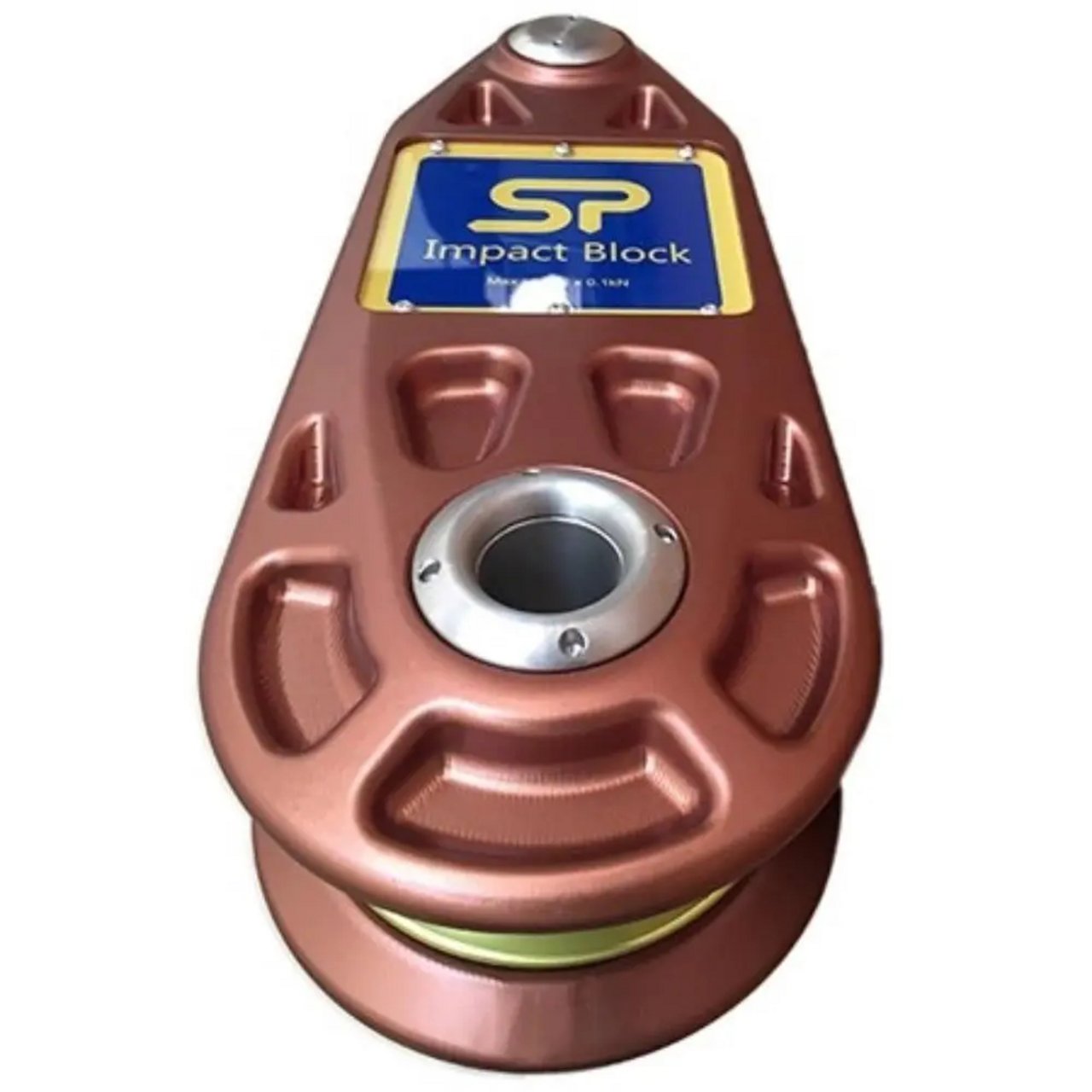

Quelle: www.gpslifting.co.uk

Der Wireless Impact Block setzt schließlich auf ein grundsätzlich anderes Prinzip. Die Kraftmessung ist direkt in die Funktion eines Riggingblocks integriert.

Die Gebrauchsanleitung weist eine WLL von 60 kN aus und sieht die Verwendung mit Drahtseil bis 20 mm Durchmesser vor. Damit ist der Impact Block konstruktiv eindeutig als kraftmessende Riggingkomponente ausgelegt.

Mit einer Kapazität von 60 kN liegt er deutlich über den beiden kompakten Inline-Dynamometern. Gleichzeitig bringt seine Bauform deutlich mehr Gewicht mit. Für die dynamische Lastüberwachung stehen bis zu 200 Hz zur Verfügung.

Seine Stärke liegt deshalb nicht darin, möglichst leicht oder schnell zu sein, sondern in der Kombination aus Kraftmessung und Riggingfunktion. Die Lastmessung ist unmittelbar in die Umlenkfunktion integriert und kann damit während des Riggingvorgangs erfolgen, ohne ein separates Inline-Dynamometer zwischen Systemkomponenten einsetzen zu müssen.

Die Gebrauchsanleitung weist allerdings ausdrücklich darauf hin, keine großen Torsionskräfte auf den Impact Block auszuüben, da diese das Gerät irreparabel beschädigen können. Auch hier zeigt sich, dass eine hohe mechanische Belastbarkeit nicht bedeutet, dass jede Belastungsrichtung zulässig ist.

Für eine reine Zugkraftmessung zwischen zwei Komponenten bietet ein kompaktes Inline-Dynamometer dagegen häufig mehr Flexibilität.

5.4 Was unterscheidet die drei Geräte?

Die drei Systeme zeigen unterschiedliche Wege, Kraftmessung in praktische Anwendungen zu integrieren.

Die LineScale 3i+ verbindet sehr geringes Gewicht mit hoher mechanischer Belastbarkeit, mehrdirektionaler Krafteinleitung und einer großen messtechnischen Bandbreite. Sie ist besonders interessant, wenn unterschiedliche Messaufgaben mit einem vielseitigen mobilen Dynamometer abgedeckt werden sollen.

Der enForcer setzt andere Schwerpunkte. Die drehbaren Verbindungsösen erleichtern die Integration in den Kraftfluss, und die Konformitätsdokumentation weist eine breit angelegte Systemfunktion als PSA aus. Seine Stärke liegt damit weniger in maximaler Messleistung als in der Kombination aus kompakter Bauform, flexibler Krafteinleitung, Systemüberwachung und dokumentierter PSA-Funktion.

Der Wireless Impact Block ist wiederum eine eigene Gerätekategorie. Seine Stärke liegt dort, wo die Kraftmessung unmittelbar mit einer Riggingfunktion und der Verwendung von Drahtseil verbunden werden soll.

In einem vergleichenden Test würde es keinen sinnvollen allgemeinen Sieger geben, da die drei Systeme vielmehr für unterschiedliche Messaufgaben und Systemkonfigurationen ausgelegt sind.

Für die Auswahl ist deshalb entscheidend, welche Kraft gemessen werden soll, wie sich diese Kraft über die Zeit verändert und welche Funktion das Dynamometer im Gesamtsystem übernimmt.

6. Das richtige Dynamometer ist nicht das mit den meisten Funktionen

Moderne Kraftmesstechnik bietet heute Möglichkeiten, die für die Höhenarbeit und das Rigging sehr interessant sind. Kräfte können sichtbar gemacht, Spitzenwerte erfasst und Messvorgänge dokumentiert werden.

Trotzdem bleibt die entscheidende Frage:

Was soll mit der Messung eigentlich herausgefunden werden?

Ein robustes Dynamometer mit direkter Anzeige kann für eine konkrete Anwendung die bessere Wahl sein als ein komplexes digitales System. Umgekehrt können Datenlogging, hohe zeitliche Auflösung und digitale Auswertung bei technischen Untersuchungen einen entscheidenden Mehrwert bieten.

Gerade die Abtastrate zeigt, warum eine möglichst umfangreiche Ausstattung nicht automatisch die beste Lösung darstellt. Bei einem kurzzeitigen dynamischen Ereignis kann eine hohe zeitliche Auflösung entscheidend sein. Bei einer Langzeitmessung, Dauermessung oder längerfristigen Kraftüberwachung kann eine niedrigere Abtastrate dagegen völlig ausreichen und die Datenmenge sinnvoll begrenzen.

Die Qualität einer Kraftmessung entsteht deshalb nicht allein durch den Sensor.

Sie entsteht aus dem Zusammenspiel von geeignetem Messgerät, richtigem Messaufbau, definierten Bedingungen und fachgerechter Interpretation.

Genau darin liegt die Stärke moderner Lastmesszellen und Dynamometer in der Höhenarbeit: Sie machen Kräfte messbar und damit nachvollziehbar – ohne dabei die technische Beurteilung zu ersetzen
